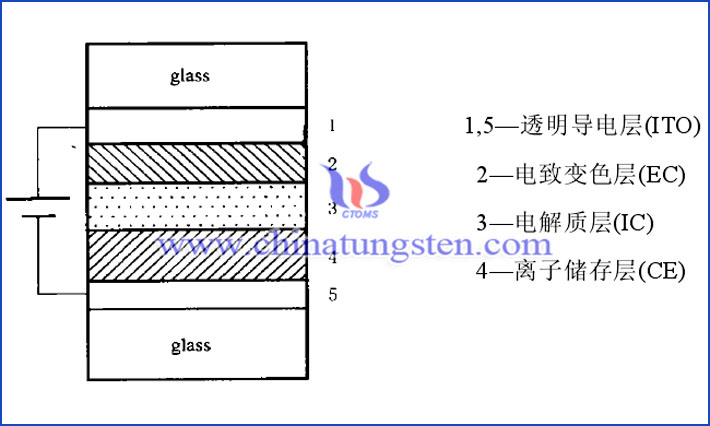

液態電致變色器件中的三氧化鎢實際上是以WO3薄膜作為電致變色層而存在的。例如，有專家采用WO3薄膜為電致變色層，TiO2薄膜為離子儲存層，LiClO4-PC液態電解質為電解質層，并組裝了液態電致變色器件。采用了五層膜的結構組裝電致變色器件，其基本結構如下圖所示。
更多內容請?jiān)L問：
http://www.tungsten-powder.com/chinese/tungsten_oxide.html
那要怎么組裝液態電致變色器件？
1.0把制備好的鍍?cè)贗TO玻璃上的電致變色層三氧化鎢薄膜和離子儲存層二氧化鈦薄膜按上圖所示組合在一起，三氧化鎢電致變色薄膜和二氧化鈦薄膜都要朝向內部，中間用墊片隔開，用密封膠包封固定。
2.0把液態電解質LiClO4-PC溶液用注射器注入WO3薄膜和TiO2薄膜之間的空隙，然后進行完整包封。
