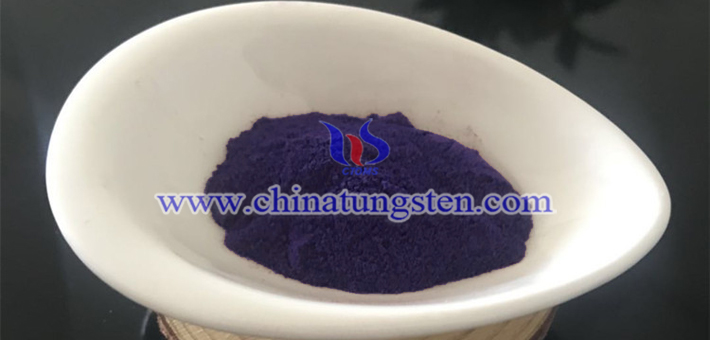

隔熱玻璃涂料用紫鎢可以通過溶劑熱法制備得到，其中，醇溶濟(jì)為乙醇，反應(yīng)溫度為180℃，反應(yīng)時間為24h，氯化鎢和乙醇混合后的溶液的摩爾濃度為15mM。
更多內(nèi)容請?jiān)L問：
http://www.tungsten-powder.com/chinese/tungsten_oxide.html

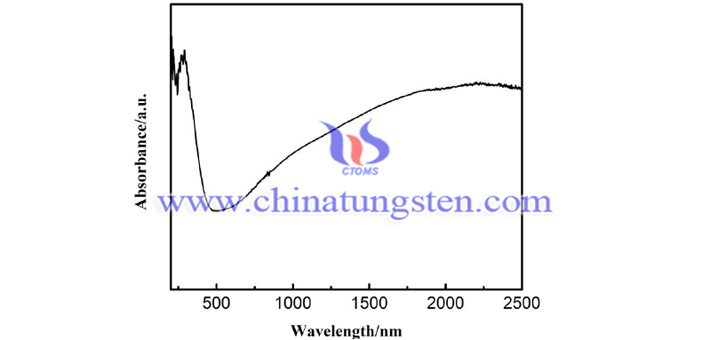

在此條件下制得的紫色氧化鎢納米球的紫外-可見-近紅外吸收光譜圖如下所示。
從圖中可以看到，紫色氧化鎢納米球在紫外區(qū)域（波長<400nm）出現(xiàn)一個較強(qiáng)的吸收峰后，其吸收系數(shù)在可見光（400nm-780nm）區(qū)域內(nèi)急劇減小，但在整個近紅外區(qū)域（780nm-2500nm）吸收系數(shù)逐漸增大，吸收峰范圍較寬，在該范圍內(nèi)均具有良好的吸收性能。 這一吸收特性使納米紫鎢在節(jié)能環(huán)保領(lǐng)域，如智能玻璃窗，具有較高的應(yīng)用價(jià)值，使得產(chǎn)品即在可見光區(qū)域具有較好的光透過率，又能夠有效阻擋紫外及近紅外區(qū)域的光輻射。
