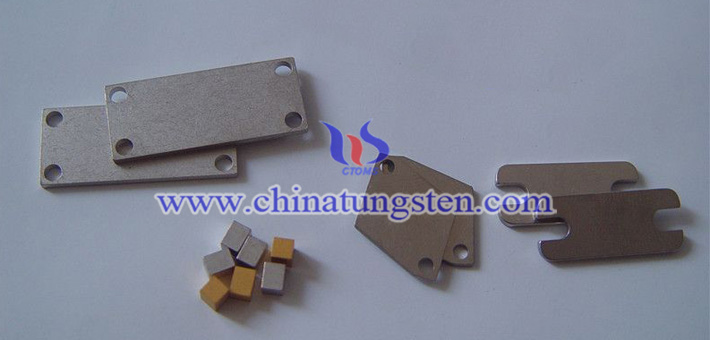

軍用鎢銅熱沉片，其是具有高導(dǎo)熱性以及優(yōu)良密封性的高性能密封材料。在射頻、微波、高功率二極體等軍用領(lǐng)域有著廣闊的應(yīng)用前景。常用規(guī)格及牌號如下：
| 牌號 | 配比（wt%） | 品質(zhì)密度（g/cm3） | 相對密度（%T.D） | 熱膨脹係數(shù)（ppm/K） | 導(dǎo)熱係數(shù)（W/m·K） |
| W90Cu | 90±1 | 17.0 | ≥99 | 5.6-6.5 | 180-190 |
| W85Cu | 85±1 | 16.3 | ≥99 | 6.3-7.0 | 190-200 |
| W80Cu | 80±1 | 15.4 | ≥99 | 7.6-9.1 | 200-220 |
除了常用的高溫液相燒結(jié)法、熔滲法、活化液相燒結(jié)法、機(jī)械合金化、熱化學(xué)法以及共還原法等方法，鎢銅複合材料還能夠採用熱靜液擠壓、電解法、等離子噴塗、快速定向凝固以及溶膠-凝膠法。
熱靜液擠壓：在四柱式液壓機(jī)上完成，模具採用三層預(yù)應(yīng)力套組合凹模，同時採用外層加熱圈和陶瓷加熱管對模具進(jìn)行預(yù)熱；
電解法：電解時採用按照一定配比的NaCl、KCl、Na2WO4以及CuO4混合溶液，石墨作為電極，連續(xù)電解3h。將電解產(chǎn)物取出後放入蒸餾水煮沸，在加入適量NaOH溶液進(jìn)行浸泡，過濾烘乾後得到最終產(chǎn)物；
等離子噴塗：對材料表面進(jìn)行強(qiáng)化以及表面改性的新型多用途精密噴塗技術(shù)，在鎢銅電子封裝材料領(lǐng)域有著廣闊的應(yīng)用前景；
快速定向凝固：快速定向凝固法制備鎢銅合金，使得在凝固金屬和未凝固金屬間產(chǎn)生特定的溫度梯度，通常是產(chǎn)生較高的過冷度，使得合金在較大的溶解度範(fàn)圍內(nèi)凝固，獲得的固相中合金元素含量高，並且可以細(xì)化晶粒，顯著較少微觀成分偏析；
溶膠-凝膠法：以金屬醇鹽及其化合物為原料，在一定的介質(zhì)和催化劑條件下進(jìn)行水解-縮聚反應(yīng)使溶液變成凝膠，再經(jīng)乾燥、熱處理等得到合成材料。
