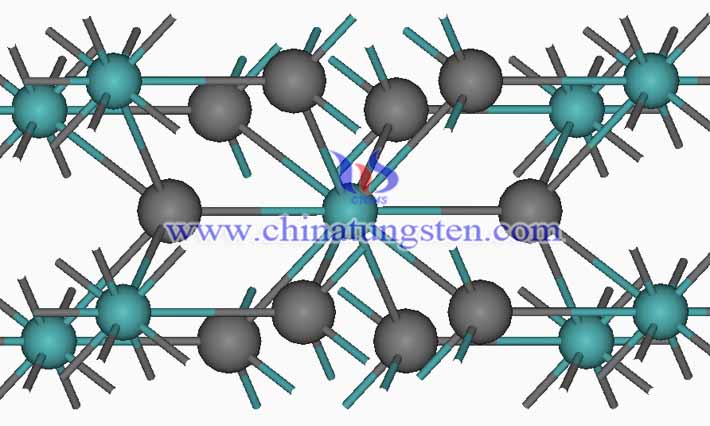

與二矽化鎢（WSi2）粉末一樣，二矽化鉬粉也是由1個過渡金屬原子（鎢與鉬均屬?過渡金屬元素）和2個非金屬矽原子共同組合成的一種無機(jī)化合物，是一種黑色粉末，英文名爲(wèi)Molybdenum disilicide powder，化學(xué)式爲(wèi)MoSi2，分子量152.11，純度高達(dá)99.9%，晶體結(jié)構(gòu)爲(wèi)四方形，CAS號爲(wèi)12136-78-6。
MoSi2的主要成分：Si（T.C）矽總量36%~38%，其餘爲(wèi)鉬含量；MoSi2的雜質(zhì)含量：游離矽（F.Si）0.1%，F(xiàn)e0.03%，Al0.01%、N0.01%、C0.03%、O0.15%。MoSi2常用粒度規(guī)格：300目，400目，500目，3.5~2.6μm，2.3~1.5μm。
從物理化學(xué)性質(zhì)上來看，二矽化鉬的外觀爲(wèi)灰色具有金屬性的固體，熔點約2030°C，密度約6.26g/cm3，不溶于除硝酸和氫氟酸之外的大部分酸，具有較低的熱膨脹係數(shù)（8.1×10-6K-1），良好的電熱傳導(dǎo)性，金屬與陶瓷的雙重特性，高溫抗氧化性等特點。具體來說，在大于1000℃的高溫下，其表面能形成二氧化矽鈍化層以阻止進(jìn)一步氧化，和具有極高的楊氏模量，但是低溫時易脆，另外在超過1200℃的環(huán)境下會喪失抗蠕變能力。
從生産工藝上來看，MoSi2粉末可以通過Mo粉與Si粉直接反應(yīng)合成而獲得。 MoSi2製件可以用冷壓燒結(jié)或熱壓法制得。
從用途上來看，二矽化鉬粉制得的發(fā)熱元件，主要應(yīng)用于電熔爐中生産玻璃、鋼、電子元件、陶瓷等産品。另外，該物質(zhì)還可作爲(wèi)耐高溫陶瓷、熱電偶真空保護(hù)管或蒸發(fā)器具的表面塗覆材料。根據(jù)形狀的不同，MoSi2發(fā)熱元件可以分爲(wèi)直型棒、U型棒、三相棒、槍型棒、五節(jié)型棒、槽型棒、單螺紋棒、雙螺紋棒等各種規(guī)格型號。
