鎢合金憑藉著優(yōu)異的物理化學(xué)性能，廣泛應(yīng)用於電子、光子工業(yè)、航空航太、軍事國防、醫(yī)療、農(nóng)業(yè)等領(lǐng)域。但是由於傳統(tǒng)的制粉工藝（如機械混合法）製備出的合金粉末分佈不均勻，顆粒粗大無法到達納米級。因此，本文將為大家介紹一種以納米氧化鎢為鎢源，並採用液液摻雜法製備的納米氧化鋯摻雜氧化鎢材料，其粉末分佈較為均勻，細微性為納米級。
一種製備納米氧化鋯摻雜氧化鎢的方法，包括以下步驟：
（1）在室溫下，配製摩爾濃度為0.09~0.15mol/L的偏鎢酸銨蒸餾水水溶液，並在連續(xù)攪拌（攪拌速率為800~1200r/min）的條件下，向偏鎢酸銨溶液中逐滴滴入濃硝酸溶液，直至溶液的pH值達到0.1-1.5，備用；
（2）在室溫下，按照硝酸鋯和尿素的摩爾比為（0.05~0.5）：1配製硝酸鋯和尿素的混合蒸餾水水溶液，備用；
（3）按照偏鎢酸銨、硝酸鋯和尿素的摩爾比為（0.25~2.80）：（0.05~0.5）：1 將步驟（1）和步驟（2）中配製的溶液分別加入高壓反應(yīng)釜中，在170℃-200℃溫度下反應(yīng)18-24h，反應(yīng)完全後，取出空冷至室溫；
（4）將步驟（3）中所得溶液的上清液倒出來，沉澱用蒸餾水洗滌，直至兩次洗滌溶液的pH達到6~8時，將兩次洗滌的溶液進行混合，混合均勻後用攪拌機攪拌2h，備用；
（5）將步驟（4）制得的混合溶液進行抽濾，過濾後的沉澱放入恒溫乾燥箱中，在乾燥溫度為80℃的條件下乾燥10h，備用；
（6）將經(jīng)步驟（5）乾燥後的固體在溫度為450-550℃的條件下煆燒2-4h，空冷至室溫後制得產(chǎn)品。

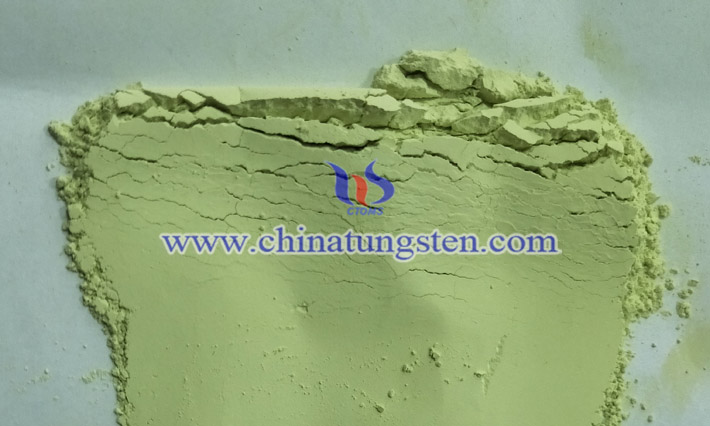

利用水熱法製備的納米氧化鋯摻雜氧化鎢，能很好地作為納米氧化鋯摻雜鎢粉的生產(chǎn)原材料，這也就意味著能從源頭上解決了鎢合金晶粒粗大的問題，並且該方法操作條件易於控制，設(shè)備簡單，易於實現(xiàn)工業(yè)化。
