一維納米WO3的形貌分析

【中鎢在線新聞網(wǎng)-鎢新聞】

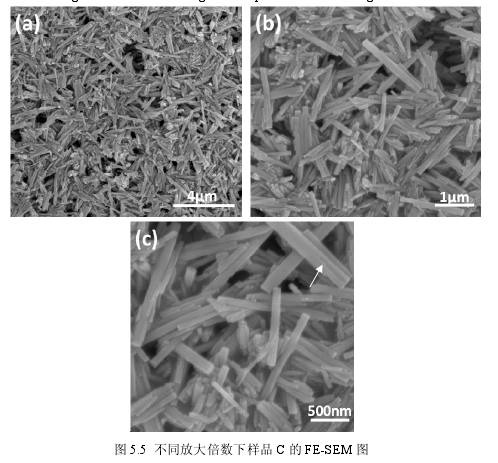

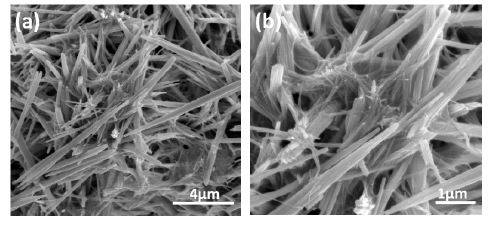

通過(guò)SEM電子圖來(lái)觀察一維納米WO3的的形態(tài)，從圖5.3我們可以看到，WO3樣品A整體呈稍顯扁平的納米棒狀結(jié)構(gòu)，納米棒排列雜亂無(wú)章。仔細(xì)觀察發(fā)現(xiàn)，棒狀結(jié)構(gòu)是有許多直徑約為15~30nm細(xì)小的納米線平行排列而成。整體的納米棒呈類似針狀，一端較小，另一端較大，較小一端直徑約為100nm，較大一端直徑約為200nm，納米棒的長(zhǎng)度在3~5um之間。圖5.4為樣品B的形貌特征，其主要是由雜亂無(wú)序的納米帶和粘連纏繞在其表面的非常細(xì)小的納米線組成。納米帶的寬度為100-300nm，長(zhǎng)度可達(dá)1Oum，其中的納米線長(zhǎng)短不一，較為嚴(yán)重地粘連在納米帶表面，無(wú)法判斷其橫截面的大小�？梢园l(fā)現(xiàn)，樣品B的帶狀結(jié)構(gòu)也是由許多相互平行排列的直徑約為35nm的納米線組成。樣品C的形貌特征展示在圖5.5中，從圖中我們可以看到，樣品C整體由雜亂無(wú)序且團(tuán)聚較為嚴(yán)重的納米短棒構(gòu)成。同樣我們也可以發(fā)現(xiàn)棒狀結(jié)構(gòu)也是由許多納米線平行排列組成。納米棒呈扁平狀，呈完全無(wú)序狀態(tài)，其長(zhǎng)短不一，較長(zhǎng)的有2um，而較短只有不到500nm，其粗細(xì)也非常不均勻，較大的直徑約為200nm，較小的直徑約為100nm。
從圖我們可以得到以下結(jié)論:①無(wú)論是棒狀還是帶狀結(jié)構(gòu)，都是由細(xì)小的納米線平行排列組裝而成，這與文獻(xiàn)觀察到的實(shí)驗(yàn)結(jié)果相吻合;②三個(gè)樣品的整體形貌存在很大差異，除了所采用的輔助劑有明顯不同外，其他制備過(guò)程完全相同。因此，我們斷定Na2C204, Na2S04和H2C204是造成本實(shí)驗(yàn)中一維米WO3形貌具有較大差異的主要原因，Na十、C2O4 2- .  SO4 2-在WO3的制備過(guò)程中起著不同的作用和影響。同時(shí)，在此反應(yīng)條件下，三個(gè)樣品的結(jié)晶相均為六方相，表明輔助劑并未對(duì)其結(jié)晶相造成影響。

氧化鎢制品生產(chǎn)商、供應(yīng)商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購(gòu)電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價(jià)格手機(jī)網(wǎng)站，3G版：http://3g.chinatungsten.com

關(guān)注微信公眾號(hào)“中鎢在線”，了解每日鎢鉬最新價(jià)格
