球狀氧化鎢前驅體的燒結

 【中鎢在線新聞網-鎢新聞】

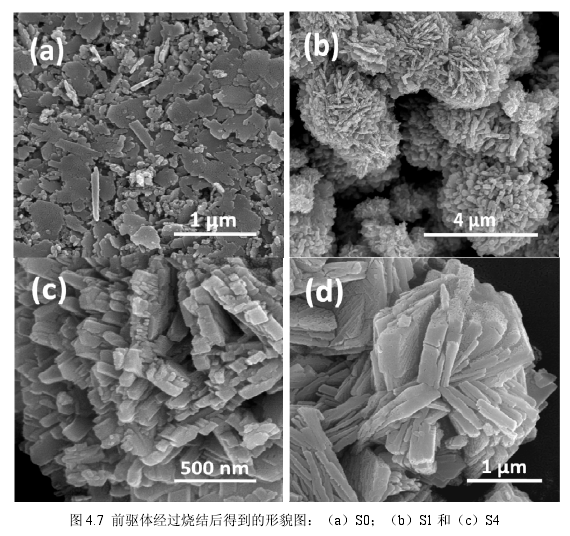

據報道，在室溫下W03·H20會對易燃有機氣體和有害氣體表現出一定的響應。本實驗中制得的W03·0.33H20和W03·H20同樣也可能會對酒精表現出一定的靈敏度，但是結合實際考慮，要使氣敏原件能在不同環(huán)境不同溫度下正常工作，氣敏元件必須要有足夠的穩(wěn)定性。因此，我們在400℃的溫度下對前驅體進行了2.5小時的熱處理以便除去三氧化鎢水合物中的結晶水分子。同時，為了方便描述，我們分別將MA/W=0,1,4制備的前驅體然后再經過燒結的最終產物標識為S0, S1, S4。燒結后所得的三個樣品S0, S1和S4的形貌如圖4.7所示。從圖4.7(a)我們可以看到，樣品SO與前驅體相比，不規(guī)則的納米片的棱邊有一定程度的卷曲，散落在其中細小的納米顆粒有團聚的趨勢。4.7(b)和(c)為樣品S1不同放大倍數下的掃描圖片，樣品S1中球狀物的大小沒有發(fā)生明顯變化，與前驅體相似，中間同樣夾著少量不規(guī)則團聚物。從4.7(c)進一步觀察樣品S1，我們發(fā)現一些構成球狀物的納米塊之間的結合度變差，在某些納米塊之間出現了縫隙和孔洞，這種多空結構對樣品的氣敏性能有著非常積極的影響。樣品S4的形貌如圖4.7 (d)所示，厚厚的大塊狀之間依舊結合緊密，很難區(qū)分出一個個單體球狀結構。但S4與前驅體的形貌不同之處在于這些結合緊密的塊狀物的表面變得粗糙，同時還發(fā)現少量的裂紋出現在其粗糙的表面。結合以上觀察從理論分析可以得出，隨后的熱處理對前驅體的形貌有一定程度的影響，熱處理在一定程度上對樣品SO的性能有著消極影響，而對S1和S4的比表面積的增加有重要貢獻。

氧化鎢制品生產商、供應商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網站：http://image.chinatungsten.com

鎢視頻網站：http://v.chinatungsten.com

鎢新聞、價格手機網站，3G版：http://3g.chinatungsten.com

關注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
